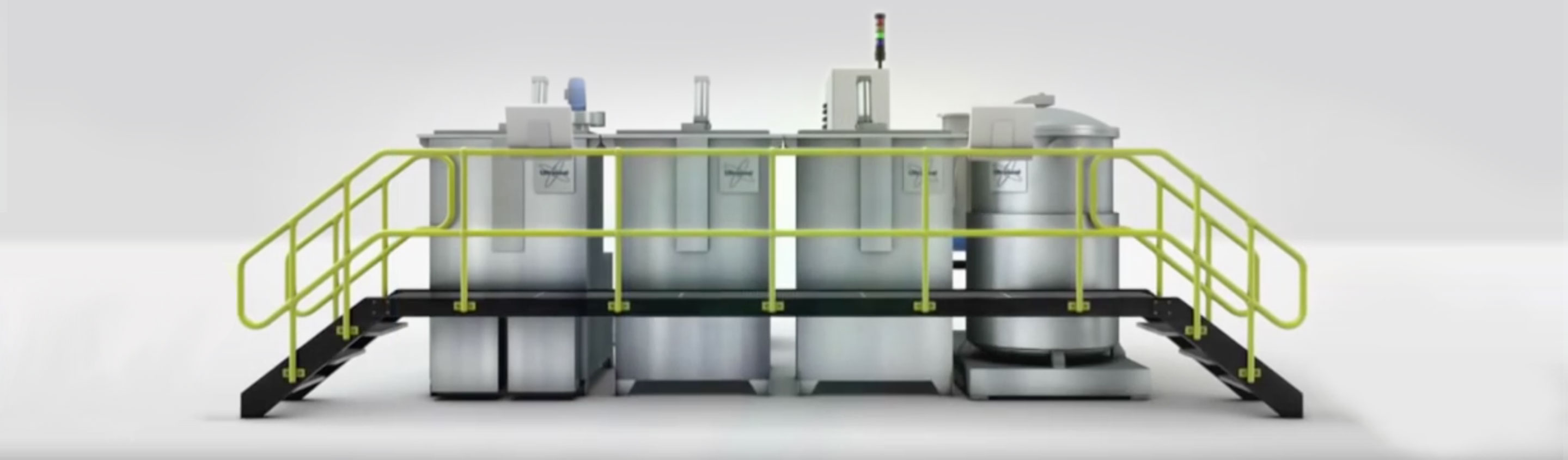

半自动化顶装式浸渗系统

密封胶输送系统 (STS)

工件与储液罐中的密封胶一起装入浸渗舱。在浸渗舱上抽真空后，密封胶输送到浸渗舱中浸泡构件。

释放真空，气压使密封胶进入微孔。在真空下，密封胶返回储罐。考虑到密封胶处于真空下的时间，STS 系统更方便实现自动化并有助于密封胶保持状态良好。

垂直输送系统 (VTS)

在真空阶段，工件悬挂在篮筐中，然后下降并浸入密封胶中。然后释放真空，气压使密封胶深入微孔中。

VTS 浸渗机的循环时间更短，占地面积更小。

返回式垂直输送系统 (RVTS)

与 VTS 浸渗舱一样，该系统允许密封胶浸渗工艺在单个舱体中进行，而无需单独的密封胶储存罐，从而尽可能降低占地面积。
在真空阶段，工件位于 RVTS 平台上，然后自动降入密封胶中（浸渗循环的湿真空阶段）。然后释放真空，迫使密封胶深入微孔中。在循环结束时，工件自动从密封胶中提取出来，准备就绪可从浸渗舱中取出。
